Especificaciones técnicas.

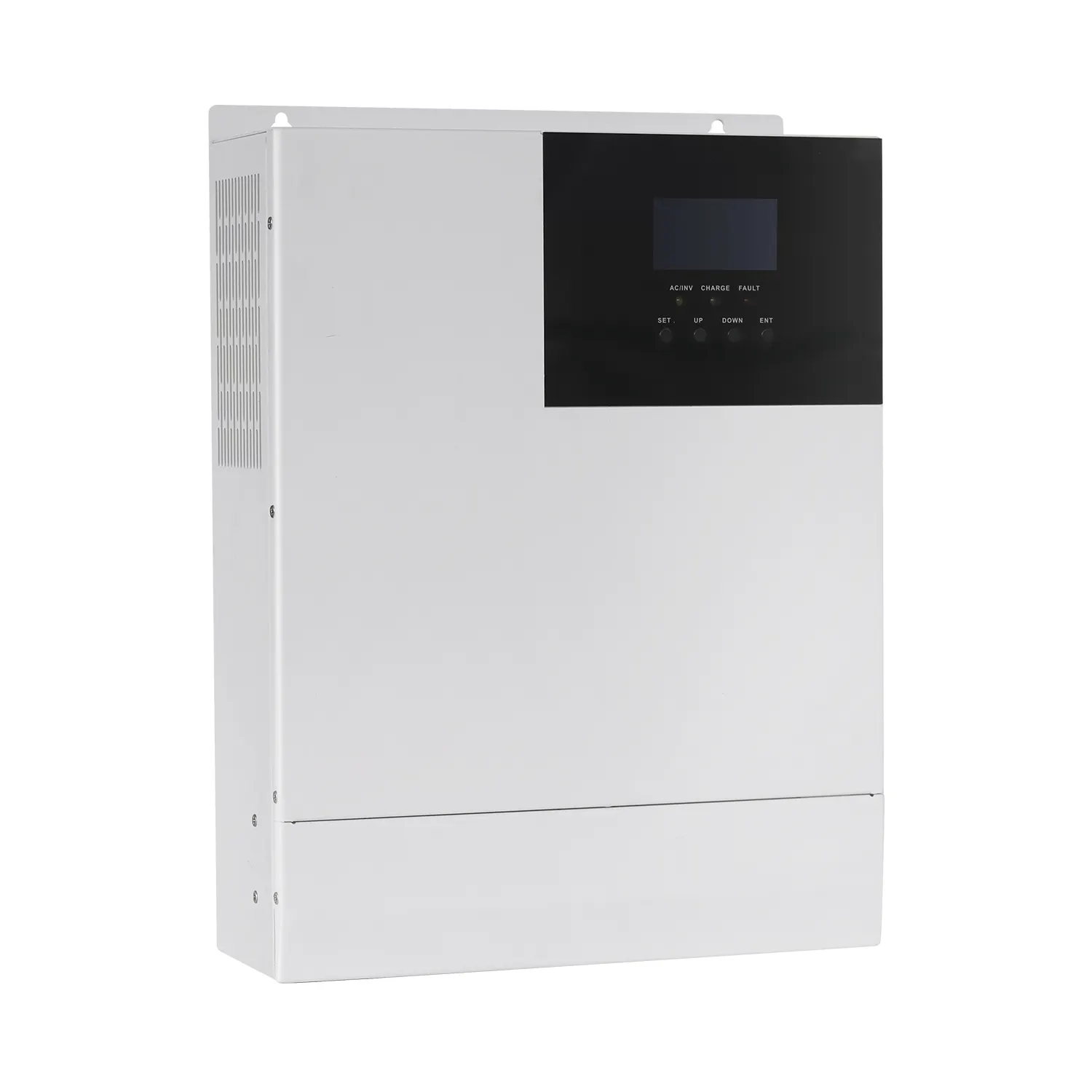

Modelo: INVERSOR SOLAR HÍBRIDO 3000W HF2430S60-100 24V 220V 60A SRNE
Código de referencia: 6617
Serie S: La entrada de red es 220/230/240V,
voltaje de salida nominal: 230Vac (monofásico L/N/PE), se puede utilizar en Paraguay, Chile,
Argentina y otros países donde la red eléctrica es de 220V~ 240V.
en la grilla
Los sistemas conectados a la red, los denominados On-Grid o Grid-Tie, son aquellos que
depositan la energía producida directamente en la red de distribución. Este tipo de sistema
opera como una central eléctrica convencional, sólo que a menor escala, residencial o comercial.
Generalmente, el exceso de producción de energía en los sistemas conectados a la red se arroja a la red
para ser utilizado en otros lugares de demanda, lo que genera créditos para el productor
que se deducen del consumo futuro.
Fuera de la red
Se trata de sistemas aislados o autónomos, que no están conectados a
redes de distribución de energía. Este sistema suministra directamente equipos que utilizan
energía, cerca o en el sitio de generación, ampliamente utilizado en lugares donde esta se convierte en la forma más económica de suministrar energía, por ejemplo, donde
las redes
de distribución no tienen acceso o son inviables de suministrar.
También puede utilizarse como garantía contra desabastecimientos o cortes en el suministro de
las redes de distribución en regiones de inestabilidad.
En los sistemas fuera de la red, la energía sobrante se almacena en baterías de carga para
utilizarlas durante la noche o en momentos de corte de suministro.
Características :
– Control de circuito cerrado dual de voltaje y corriente totalmente digital,
tecnología SPWM avanzada, salida de onda sinusoidal pura.
– Dos modos de salida: bypass de red y salida de inversor; suministro de energía ininterrumpida
.
– Disponible en 4 modos de carga: Carga Solar Híbrida,
Prioridad de Red, Prioridad Solar y Red Eléctrica y Solar.
– Bajo costo.
– Tecnología MPPT avanzada con 99,9% de eficiencia.
– Con ajustes de requisitos de carga (voltaje, corriente, modo)
y adecuado para varios tipos de baterías de almacenamiento de energía.
– Interruptor basculante ON/OFF para control de salida AC.
– Modo de ahorro de energía disponible para reducir la pérdida sin carga.
– Ventilador inteligente de velocidad variable para disipar el calor de manera eficiente
y extender la vida útil del sistema. – Diseño de activación de batería de litio, que permite
el acceso
a baterías de plomo-ácido y baterías de litio .
– Protección completa de 360° con múltiples funciones de protección. Como
sobrecarga, cortocircuito y sobrecorriente.
– Proporciona una variedad de módulos de comunicación fáciles de usar,
como RS485 (GPRS, WiFi, Bluetooth), CAN, USB, etc., y son adecuados para computadoras,
teléfonos móviles, monitoreo de Internet y también operaciones remotas.
Modo CA:
– Tensión de entrada nominal: 220 / 230 Vac
– Rango de tensión de entrada: (170 Vac ~ 280 Vac) ± 2%; (90Vac-280Vac) ± 2%
– Frecuencia: 50Hz / 60Hz (detección automática)
– Rango de frecuencia: 47 ± 0,3 Hz ~ 55 ± 0,3 Hz (50 Hz) /57 choque 0,3 Hz ~ 65 ± 0,3Hz (60Hz);
– Protección contra sobrecarga/cortocircuito: Disyuntor
– Eficiencia: >95 %
– Tiempo de conversión (bypass e inversor): 10 ms (típico)
– Protección inversa de CA: accesible
– Corriente máxima de sobrecarga de bypass: 30 A
Modo inversor:
– Forma de onda de tensión de salida: Onda sinusoidal pura
– Potencia nominal de salida (VA): 3000
– Potencia nominal de salida (W): 3000
– Factor de potencia: 1
– Tensión nominal de salida (Vac): 230Vac
– Error de tensión de salida: ± 5 %
– Rango de frecuencia de salida (Hz): 50 Hz ± 0,3 Hz / 60 Hz ± 0,3 Hz
– Eficiencia: >92%
– Protección contra sobrecarga: (102%
– Potencia máxima: 6000
– Capacidad del motor cargado: 2HP
– Protección contra cortocircuitos de salida: Disyuntor
– Especificaciones del disyuntor de derivación: 30 A
– Voltaje nominal de entrada Voltaje de la batería: 24 V (mínimo voltaje de arranque 22 V)
– Rango de voltaje de la batería: (20.0Vdc ~ 33Vdc ± 0,6Vcc (alarma de subtensión/
tensión de apagado/alarma de sobretensión/recuperación de sobretensión
configurable en pantalla LCD)
– Modo de ahorro de energía: Carga =25W
Carga de CA:
– Tipo de batería: batería de plomo o litio
– Corriente de carga máxima: 60 A
– Error de corriente de carga: ±5 Adc
– Rango de voltaje de carga: 40 58 V CC
– Protección contra cortocircuitos: disyuntor y fusible fundido
– Especificación del disyuntor: 40 A
– Protección contra sobrecarga : Alarma y apaga la carga después de 1 minuto
Carga de CA:
– Tipo de batería: Batería de plomo o litio
– Corriente de carga máxima: 80 A
– Error de corriente de carga: ±5 Adc
– Rango de voltaje de carga: 18,0 V CC ~ 33 V CC
– Protección contra cortocircuitos: disyuntor y fusible fundido
– Especificaciones del disyuntor: 30 A
– Protección contra sobrecarga: alarma y apaga la carga después de 1 minuto
Carga fotovoltaica:
– Voltaje máximo en circuito abierto: 100 Vcc
– Rango de voltaje de funcionamiento fotovoltaico: 30-100 Vcc
– Rango de voltaje MPPT: 30-95 Vcc
– Rango de voltaje de la batería: 18-33 Vcc
– Potencia máxima de salida: 1400 W
– Corriente de carga fotovoltaica (se puede configurar) 0-60A
– Protección contra cortocircuito de carga: Fusible fundido
– Protección del cableado: Protección contra inversión de polaridad
Especificación de autenticación:
– Certificación: CE (IEC/EN62109-1, -2) ROHS2.0
– Nivel de certificación EMC: EN61000
– Rango de temperatura de funcionamiento: -15 °C a 55 °C
– Rango térmico de almacenamiento: -25 °C ~ 60 °C
– Rango de humedad: 5 % a 95 % (protección de revestimiento conformado)
– Ruido: 60 dB
– Disipación de calor: refrigeración por aire forzado, velocidad de ventilador variable
– Interfaz de comunicación: USB/RS485 (Bluetooth/WiFi/GPRS)/Control de nodo seco
Dimensiones y peso:
– Dimensiones: 37,8 cm x 28 cm x 10,3 cm
– Peso: 6,2 kg
