Especificaciones técnicas.

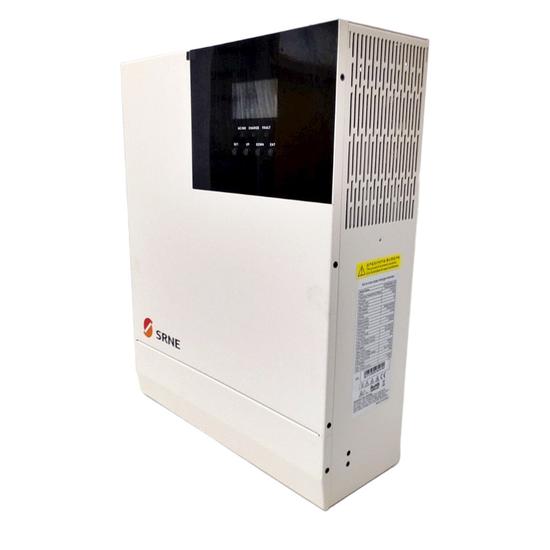

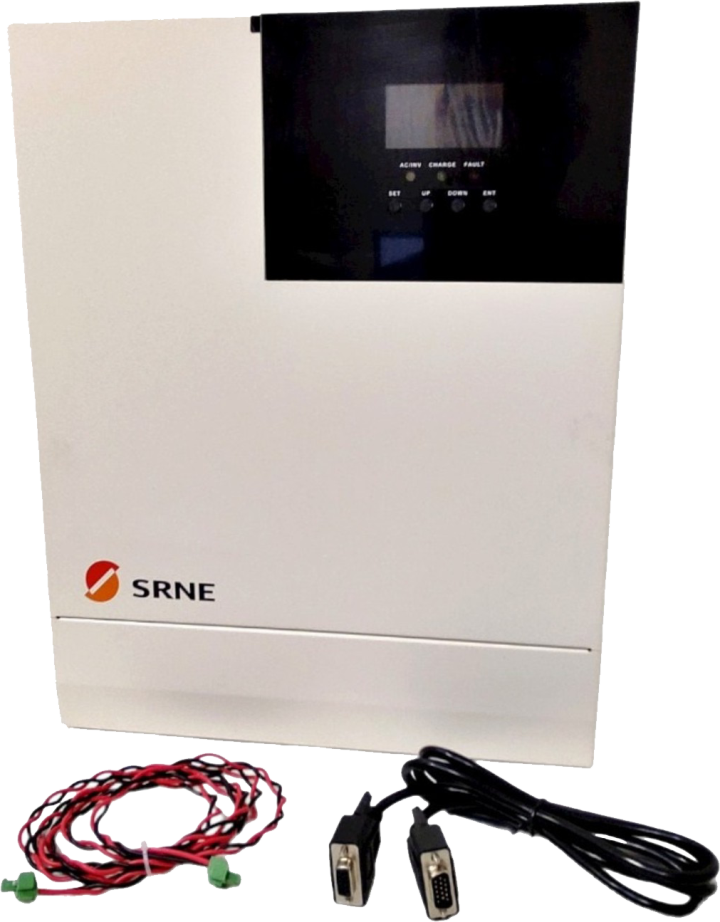

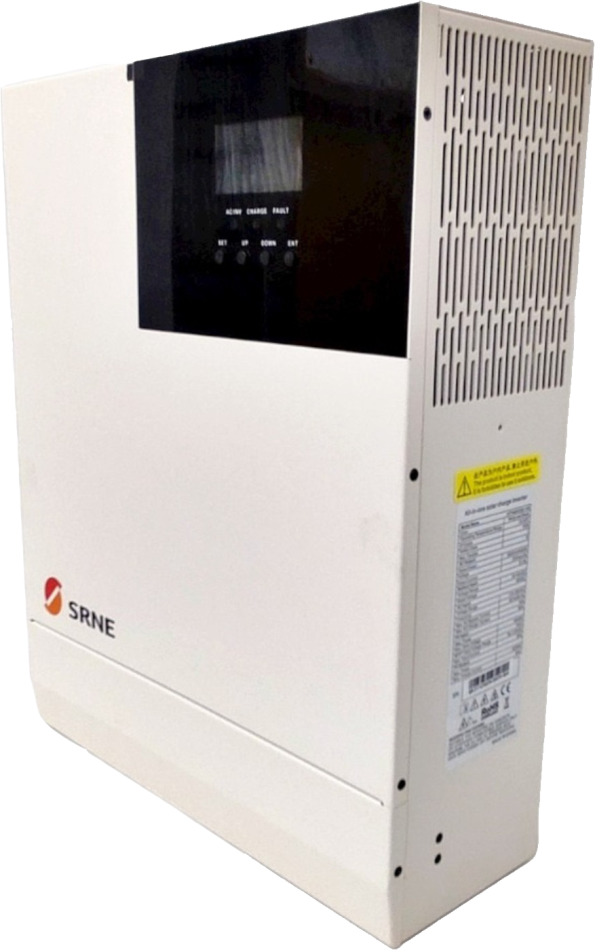

Modelo: INVERSOR SOLAR HÍBRIDO 5000W SR-HFP4850S80-145 48V 500V SRNE
Código de referencia: 7062
Serie S: La entrada de red es 220/230/240V,
voltaje de salida nominal: 230Vac (monofásico L/N/PE), se puede utilizar en Paraguay, Chile,
Argentina y otros países donde la red eléctrica es de 220V~ 240V.
La serie HF48-H es un nuevo inversor de carga solar híbrido todo en uno,
que integra almacenamiento de energía solar y significa
almacenamiento de energía de carga y salida de onda sinusoidal de CA.
Gracias al control DSP y al algoritmo de control avanzado, tiene alta
velocidad de respuesta, alta confiabilidad y alto estándar industrial.
Características :
– Control de circuito cerrado dual de voltaje y corriente totalmente digital,
tecnología SPWM avanzada, salida de onda sinusoidal pura.
– Dos modos de salida: bypass de red y salida de inversor; suministro de energía ininterrumpida
.
– Disponible en 4 modos de carga: Carga Solar Híbrida,
Prioridad de Red, Prioridad Solar y Red Eléctrica y Solar.
– Bajo costo.
– Tecnología MPPT avanzada con 99,9% de eficiencia.
– Con ajustes de requisitos de carga (voltaje, corriente, modo)
y adecuado para varios tipos de baterías de almacenamiento de energía.
– Interruptor basculante ON/OFF para control de salida AC.
– Modo de ahorro de energía disponible para reducir la pérdida sin carga.
– Ventilador inteligente de velocidad variable para disipar el calor de manera eficiente
y extender la vida útil del sistema. – Diseño de activación de batería de litio, que permite
el acceso
a baterías de plomo-ácido y baterías de litio .
– Protección completa de 360° con múltiples funciones de protección. Como
sobrecarga, cortocircuito y sobrecorriente.
– Proporciona una variedad de módulos de comunicación fáciles de usar,
como RS485 (GPRS, WiFi, Bluetooth), CAN, USB, etc., y son adecuados para computadoras,
teléfonos móviles, monitoreo de Internet y también operaciones remotas.
Aspectos destacados:
– Disponible para 6 unidades de conexión en paralelo
– Tensión nominal de entrada: 220/230Vac
– Rango de tensión de entrada: (170Vac ~ 280Vac) ± 2% / (90Vac-280Vac) ± 2%
– Frecuencia: 50Hz / 60Hz (detección automática)
– Rango de frecuencia: 47 ± 0,3 Hz ~ 55 ± 0,3 Hz (50 Hz)/57 ± 0,3 Hz ~ 65 ± 0,3 Hz (60 Hz);
– Protección contra sobrecarga/cortocircuito: Disyuntor
– Eficiencia: > 95%
– Tiempo de conversión (bypass e inversor): 10 ms (valor típico)
– Protección inversa de CA: sí
– Corriente máxima de sobrecarga de bypass: 40 A
Modo inversor:
– Forma de onda del voltaje de salida: onda sinusoidal pura
– Potencia de salida nominal (VA): 5000
– Potencia de salida nominal (W): 5000
– Factor de potencia: 1
– Tensión de salida nominal (Vac): 230 Vac
– Error de voltaje de salida: ± 5%
– Rango de frecuencia de salida (Hz): 50 Hz ± 0,3 Hz / 60 Hz ± 0,3 Hz
– Eficiencia: > 90%
– Protección contra sobrecarga:
– (102% (110% 125% ± 10%: informa error y apaga la salida después de 5 segundos;
– Potencia máxima: 10000 VA
– Capacidad del motor cargado: 4HP
– Salida corta protección del circuito: Disyuntor
– Especificación del disyuntor de derivación: 40 A
– Voltaje nominal de entrada de la batería: 48 V (voltaje inicial mínimo 44V)
– Rango de voltaje de la batería: 40.0Vdc ~ 60Vdc ± 0.6Vdc (alarma de bajo voltaje
/ voltaje de apagado / alarma de sobrevoltaje / reinicio de sobrevoltaje
pantalla LCD configurable)
– Modo de ahorro de energía: Carga = 50W
Carga de CA:
– Tipo de batería: batería de plomo o litio
– Corriente de carga máxima: 60 A
– Error de corriente de carga: ±5 Adc
– Rango de voltaje de carga: 40 58 V CC
– Protección contra cortocircuitos: disyuntor y fusible fundido
– Especificación del disyuntor: 40 A
– Protección contra sobrecarga : Alarma y apaga la carga después de 1 minuto
Carga solar:
– Voltaje máximo de circuito abierto PV: 145 Vdc
– Rango de voltaje de funcionamiento PV: 60-145 Vdc
– Rango de voltaje MPPT; 60-115 Vcc
– Rango de voltaje de la batería; 40-60Vcc
– Potencia máxima de salida: 4200W
– Rango de corriente de carga de energía solar (configurable): 0-80A
– Protección contra cortocircuitos de carga: fusible fundido
– Protección del cableado: protección contra polaridad inversa
Especificación de autenticación:
– Autenticación de especificación: CE (IEC/EN62109-1, -2) ROHS2.0
– Grado de autenticación EMC: EN61000
– Rango de temperatura de funcionamiento: -15 °C a 55 °C
– Rango de temperatura de almacenamiento: -25 °C ~ 60°C
– Rango de humedad: 5% a 95% (protección de revestimiento conformado)
– Ruido: =60dB
– Disipación térmica: Enfriamiento por aire forzado, Velocidad de ventilador variable
– Interfaz de comunicación: USB/RS485 (Bluetooth/WiFi/GPRS)/Control de nodo seco
Dimensiones y peso:
– Dimensiones: 43 cm x 33,8 cm x 12,6 cm
– Peso: 10 kg
